B系列19寸运动触控一体机
NC-X8
关注次数：次
商品类型：运动触控一体机
产品介绍
1. 高清液晶显示屏
2. 只需进行参数设定,将变量数据进行收集,保存到系统内存或SD储存卡中,也可通过以太网或USB进行数据保存、分析、确认。
3. EtherCAT或MⅢ总线控制，实时性更高，维护更方便。
4. 支持物联网接口，实时获取加工数据，管理更方便。
5. 具备可扩充应用软件模组功能,根据客户实际需要,以插件形式扩充需要的应用模组。
6. 2G运行内存与8G储存强强联合，铸就卓越的执行速度。
7. 该产品以高精度为核心，高效率为动力，灵活性为优势，打造卓越性能，满足多样化应用场景。
硬件介绍
1. 输入接口：用于接收来自外部设备的信号，如机床操作面板上的按键输入、各种传感器的信号（如位置传感器、温度传感器等）、外部设备传输的数控加工程序等。常见的输入接口类型有USB接口、串口、以太网接口等，方便与不同的外部设备进行连接和数据传输。
2. 输出接口：将数控系统处理后的控制信号输出到机床的各个执行部件，如驱动电机、电磁阀、指示灯等，以控制机床的运动、动作和状态显示。输出信号的类型和格式需要与所连接的执行部件相匹配，确保信号的准确传输和执行。
3. 通常采用液晶显示屏（LCD）或触摸屏等，用于显示数控系统的操作界面、加工程序、加工参数、机床状态、报警信息等内容，方便操作人员进行监控和操作。
4. 具备与外部设备进行通信的功能，例如与上位机（如计算机）进行数据传输，实现远程监控、程序传输、系统升级等操作；或者与其他数控设备进行联网通信，实现多台设备的协同工作和集中管理。通信方式可能包括有线通信（如以太网、串口等）和无线通信（如Wi-Fi、蓝牙等）。
5. 凭借领先的多核CPU架构与强大的超算级平台，成就无比丝滑顺畅的操作体验。
6. 配备2GB海量存储空间，程序运行流畅无阻，轻松驾驭多样任务。
7. 高抗干扰设计，通过4.5KV EFT测试，并通过CE认证。
8. 支持高稳定性RS485通迅，扩展周边设备更可靠。
9. 最大支持256输入输出点位，实现更多机构的控制。
10. 最大可驾驭64轴控制，展现无与伦比的操控力。
11. 采用USB3.0插口，在程序传输导入时，速度便捷。
12. 程序预读单节可以达到8000 Block/s，更强悍的处理能力。
软件（功能）介绍
1. RT-Linux嵌入式控制系统平台。
2. 全编译执行�？�。
3. 组态型物联网开发平台。
4. 远程协助故障诊断与升级。
5. 平台化设计理念。
6. 64 Bit高速高精轮廓控制。
7. 对话式辅助程序编辑。
8. 特殊曲线加工：支持抛物线、样条曲线的恒线速加工，使加工表面光洁度更高；样条曲线的教导功能，可通过3次方程自动拟合点与点之间的曲线，曲线比传统教导功能更平滑。
9. 融合开放式UI与PLC平台，客户可自由定制界面与功能，实现前所未有的个性化操作体验。
10. 权限的自行分配极大地增强了系统的灵活性与适应性，让每个用户都能根据需求定制访问权限。
11. 支持图形仿真、对话式编程、M码自定义功能。
12. 执行速度快：PLC扫描时间短，能快速响应加工指令，提高加工效率。
13. 通过视觉自动追踪工件位置,实时采集位置信息,更易实现产业自动化控制。
14. 直接对智能相机连线,也可采用PC-BASE模式,实现视觉定位，飞拍等功能。
15. 连接多台(8台)视觉系统,实现多台相机的图形整合,数据分析。
16. 支持伺服张力,同服张力含PID调节、主比例,可混合使用。主比例可分为主动式非线性主比例和回授线性主比例。
17. 提供专用型系统和伺服驱动，以及UPS�？�。

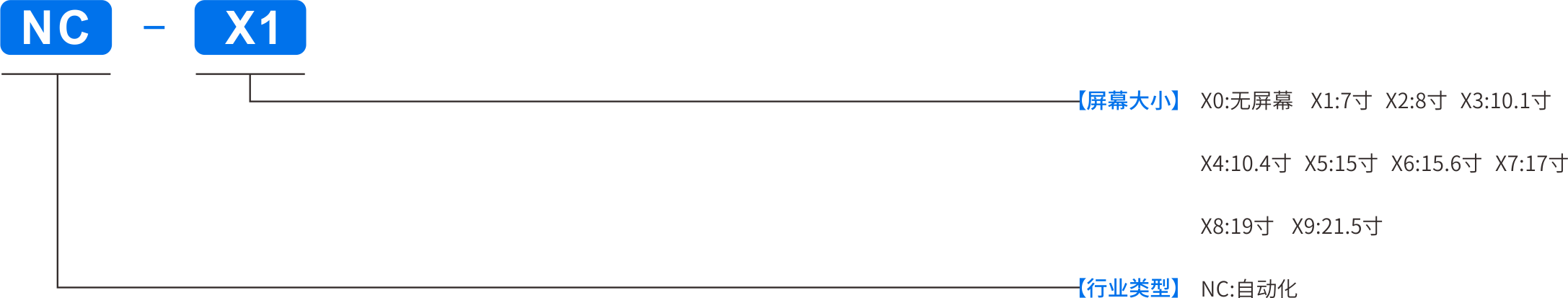

产品系列 | NC-X1 | NC-X3 | NC-X4 | NC-X5 | NC-X8 |
? 系统规格 | |||||
显?屏尺? | 7寸 | 10.1寸 | 10.4寸 | 15寸 | 19寸 |
最?轴数（含主轴） | 标准6(最大40) | 标准6(最大40) | 标准6(最大40) | 标准6(最大40) | 标准6(最大40) |
最?通道数 | 标准1(最大16) | 标准1(最大16) | 标准1(最大16) | 标准1(最大16) | 标准1(最大16) |
单个通道最?联动轴数 | 6 | 6 | 6 | 6 | 6 |
单个通道最?主轴数量 | 10 | 10 | 10 | 10 | 10 |
操作系统 | RT Linux | RT Linux | RT Linux | RT Linux | RT Linux |
内存 | 2GB | 2GB | 2GB | 2GB | 2GB |
程式容量 | 8GB | 8GB | 8GB | 8GB | 8GB |
预读单节数 | 8000b/s | 8000b/s | 8000b/s | 8000b/s | 8000b/s |
最??具补偿组数 | 160组 | 160组 | 160组 | 160组 | 160组 |
传输 | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI |
最?拓展I/O | 256/256(1ms64IN/OUT,4ms 192IN/OUT) | 256/256(1ms64IN/OUT,4ms 192IN/OUT) | 256/256(1ms64IN/OUT,4ms 192IN/OUT) | 256/256(1ms64IN/OUT,4ms 192IN/OUT) | 256/256(1ms64IN/OUT,4ms 192IN/OUT) |
(IoT)?业物联? | 选配 | 选配 | 选配 | 选配 | 选配 |
绝对值功能 | SSI(6组，最大可扩充至12组) | SSI(6组，最大可扩充至12组) | SSI(6组，最大可扩充至12组) | SSI(6组，最大可扩充至12组) | SSI(6组，最大可扩充至12组) |
? 补偿功能 | |||||
锥度补偿 | 支持 | 支持 | 支持 | 支持 | 支持 |
反向间隙补偿 | 支持 | 支持 | 支持 | 支持 | 支持 |
圆弧尖?补偿 | 支持 | 支持 | 支持 | 支持 | 支持 |
双向螺杆误差补偿 | 支持 | 支持 | 支持 | 支持 | 支持 |
前馈补偿 | 支持 | 支持 | 支持 | 支持 | 支持 |
? ?速?精 | |||||
NURBS拟合 | 支持 | 支持 | 支持 | 支持 | 支持 |
全闭环控制功能 | 支持 | 支持 | 支持 | 支持 | 支持 |
? 辅助功能 | |||||
?定义开机画? | 支持 | 支持 | 支持 | 支持 | 支持 |
总线轴与泛?轴混? | 支持 | 支持 | 支持 | 支持 | 支持 |
IO重定义功能 | 支持 | 支持 | 支持 | 支持 | 支持 |
倾斜轴加? | 支持 | 支持 | 支持 | 支持 | 支持 |
倾斜平?加? | 支持 | 支持 | 支持 | 支持 | 支持 |
DNC加? | 支持 | 支持 | 支持 | 支持 | 支持 |
?例缩放 | 支持 | 支持 | 支持 | 支持 | 支持 |
加减速类型 | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) |
电子凸轮、PID控制 | 凸轮曲线数量不受限制，每通道PID收放卷各16组 | 凸轮曲线数量不受限制，每通道PID收放卷各16组 | 凸轮曲线数量不受限制，每通道PID收放卷各16组 | 凸轮曲线数量不受限制，每通道PID收放卷各16组 | 凸轮曲线数量不受限制，每通道PID收放卷各16组 |
?轮预测 | 支持 | 支持 | 支持 | 支持 | 支持 |
?轮插断 | 支持 | 支持 | 支持 | 支持 | 支持 |
多功能?轮 | 支持 | 支持 | 支持 | 支持 | 支持 |
图形模拟 | 支持 | 支持 | 支持 | 支持 | 支持 |
权限管理 | 支持 | 支持 | 支持 | 支持 | 支持 |
万年历锁机 | 支持 | 支持 | 支持 | 支持 | 支持 |
轴向负载监控 | 支持 | 支持 | 支持 | 支持 | 支持 |
?波器功能 | 支持 | 支持 | 支持 | 支持 | 支持 |
跟随误差检测 | 支持 | 支持 | 支持 | 支持 | 支持 |
数据备份 | 支持 | 支持 | 支持 | 支持 | 支持 |
? 复合功能 | |||||
多通道功能 | 支持 | 支持 | 支持 | 支持 | 支持 |
机械?独?通道控制 | 支持 | 支持 | 支持 | 支持 | 支持 |
MECHATROLINK-III款与EtherCAT款对比
产品系列 | MECHATROLINK-III款 | EtherCAT款 |
? 系统规格 | ||
DA/AD | 标配2路 （不可拓展） | 外扩模组板(可扩展32组)14BIT |
总线功能 | MECHATROLINK-III | EtherCAT |
泛用轴口 | 标配2组 （不可拓展） | 外扩模组板(可扩展32组) |
I/O | SIO | EtherCAT |
